小米4c换屏幕多少钱?小米4c拆机图文教程
昆明九一手机维修中心    2015-10-29 10:32:05    文字:【】【】【

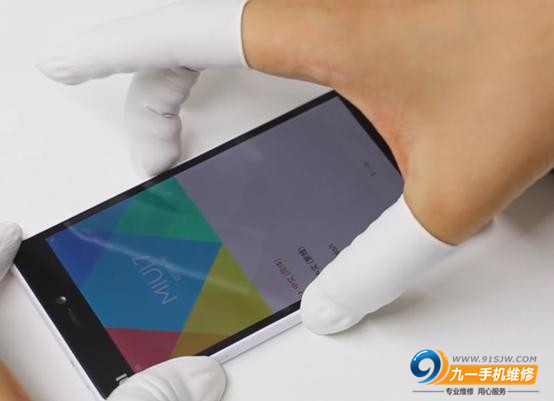

小米4c于9月22日在北京发布,并于本月26日线下开卖。单从命名上很容易被认为是4i的兄弟版本。但是实际上4c在硬件配置上进行了全面升级:采用骁龙808处理器、支持全网通2.0和USB Type C接口,那么在设计做工方面,4c究竟表现如何呢?下面我们就通过拆解来看下4c的内部做工。

在拆解之前,首先我们先把小米4c关机,然后把机身侧面的SIM卡槽取出来。此次小米4c采用了双mini SIM卡槽的设计,支持双卡双待和全网通2.0技术,移动、联通卡与电信卡搭配使用时,也可以选择使用4G网络了,绝对是电信用户的福音。

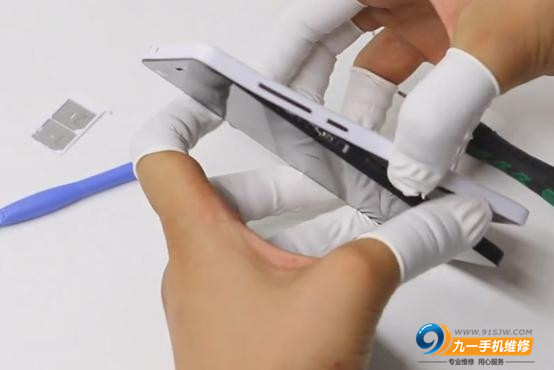

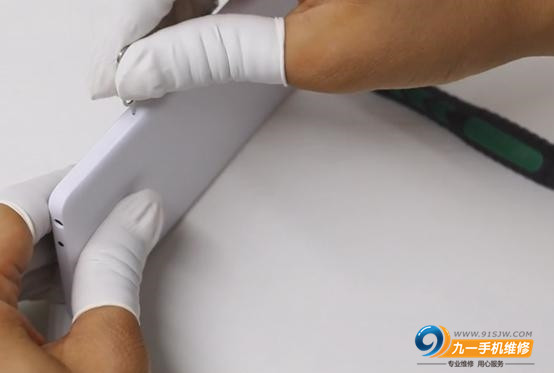

小米4c采用了一体式机身,后壳采用了全包裹设计,没有任何螺丝固定。我们只能从底部的USB Type C接口处将后盖一点一点慢慢得抠开。这样的设计虽然不利于机身的快速打开,但是在跌落时能有效保护手机的内部电路不受伤害。

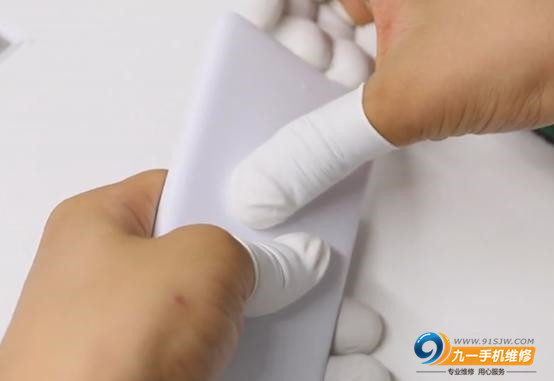

实际上我们只要从机身底部的接口处能找到一个突破口,然后沿着机身两个侧边就可以一点点将其抠开了,这中间没有用任何胶水固定,非常利于后期维修。

之前也已经提到过,其表面没有螺丝裸露,外壳将屏幕总成包裹起来,通过内部的卡扣固定,该设计给人一种似曾相识的感觉,非常像之前上市的小米3。



而在打开后盖之后,这种熟悉的感觉更为强烈,同样的上下分离式背板,包括电池的位置和外皮包装都一样,除了机身造型不同之外,结构设计上完全是小米3的复刻版。

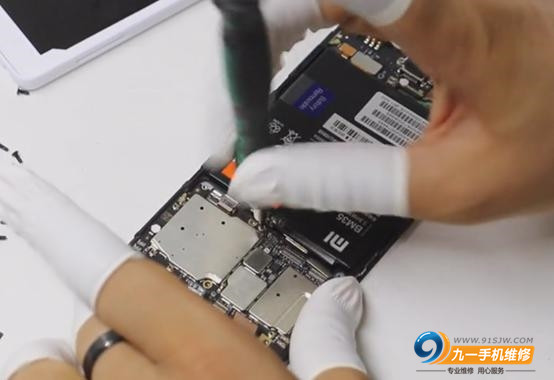

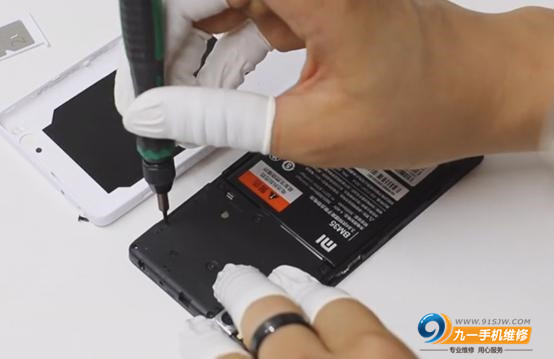

打开背壳之后就可以开始拆解背板上的螺丝,所有能看到的螺丝都要拆下来。一共是14颗主要固定螺丝,这个数量要比其前身4i少了一颗,但是机身的一体和坚固程度没变。

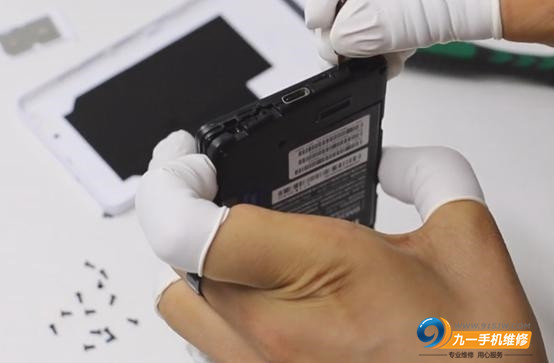

所有螺丝拆卸完毕之后,我们就开始取下背板。只要我们找到突破口后,背板还是很容易得取下来的。不过背板的卡扣比较多,如果一下子拿不下来的话,需要多用些巧劲。

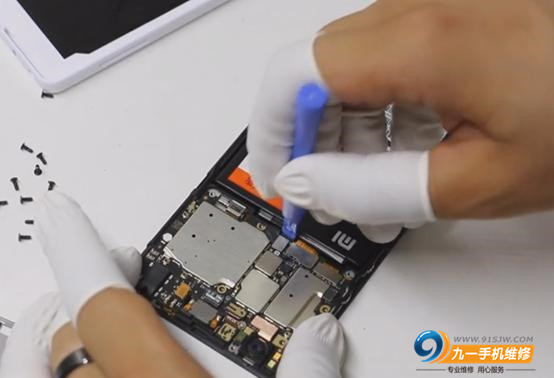

拿掉背板之后,我们首先要做的就是把电池的排线断开,切断主板的电源。还有旁边几根排线,我们逐一把它们断开。

只有断开这些排线之后,我们才可以去取下主板。主板上还有几颗银白色的固定螺丝,我们也逐一拧下。可以发现主板上的螺丝和背板的螺丝是不一样的。背板螺丝是黑色,主板上的螺丝是银色,而且比较小。

拿掉这些螺丝之后,就只剩下一根射频线和主板相连了。取射频线的时候一定要注意,不要拽着这根线直接往上提,要用镊子夹住射频线的金属头,一点点得把它拿下来。

网络方面,小米4c支持双卡双待、全网通2.0,可以满足三大运营商所有用户的需求。同时还加入了一个“高铁模式”,优化了列车在高速行进过程中对手机信号产生的信号频移,有效矫正多普勒效应引起的频偏误差,锁定最佳信号与基站连接,令手机的基站切换失败率降低约90%。

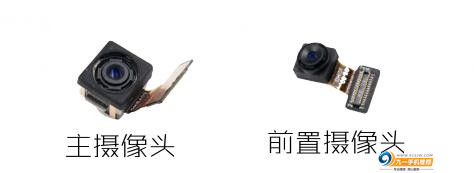

这时所有固定主板的位置都已经松了,接下来我们就可以把主板取下来,包括它的1300万像素的主摄像头,其主要供应商为索尼和三星,支持相位对焦。

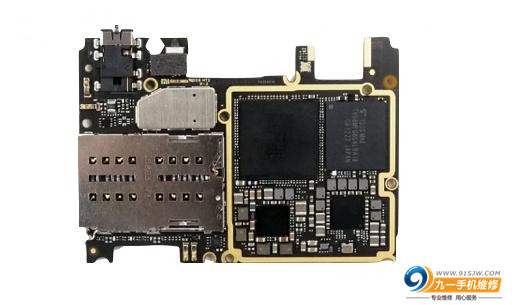

小米4c的主板首次采用了黑色PCB主板,用料也更加厚实。其上密密麻麻分布了有两个mini SIM卡槽、高通骁龙808处理器、闪存存储、内存以及各种元器件。



在完全拆解之后,我们有个小发现:就是小米4c的处理器、内存上方没有金属屏蔽罩,这在主流智能手机中还是比较少见的。它采用了另外一种方式,在铝镁合金框架上专门为这两个芯片预留了对应形状凹槽,而且与处理器相对的部分,还贴有一层硅胶片,用于处理器的散热。

4c的主板整体设计采用了小米手机一贯都喜欢采用的主副板+软性印刷电路连接的内部设计。这样的设计,好处在于技术比较成熟,装配简单,易于大批量生产,而且维修成本也相对较低。

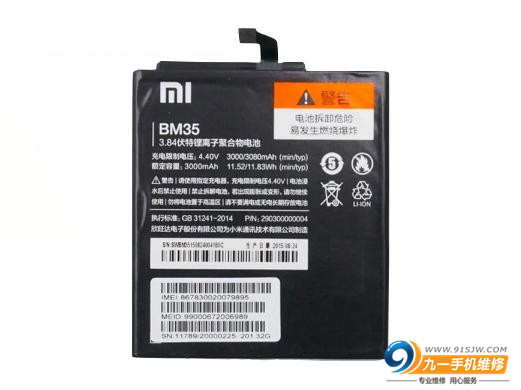

下面我们开始拆解小米4c的电池,和iPhone类似,电池上有一个可供拆解者往上提的胶纸。将它撕下拽着它用力往上提就可以将电池取下,并不是特别难。此次小米4c的电池采用了正方形的设计,这种形状有利于在单位体积内可以容纳更大的电池容量。4c搭载3080mAh锂电池,中度使用坚持一天应该没有问题。

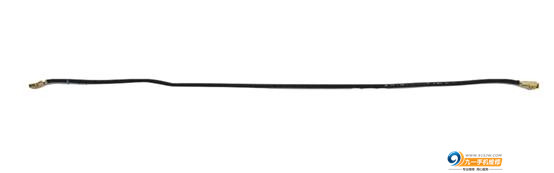

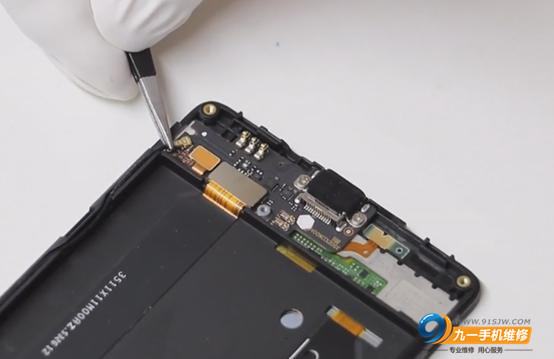

电池的下方还有一块小主板,上面我们已经将射频线和大主板断开了,我们只要将其和小主板断开以后,就可以将射频线取下来了。

我们接着来看大主板上部的听筒部分,这次小米4c将光线、距离感应器和听筒集成在一个模块里,它被放置在一个槽里面,卡得比较紧,需要我们用手将其取下。

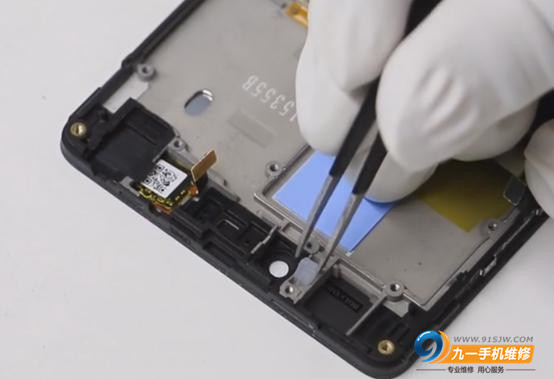

其旁边还有一个很小的胶垫,我们顺手将其取下。这个小物品比较容易被人忽略而遗失,需要我们在拆解过程中多加注意。

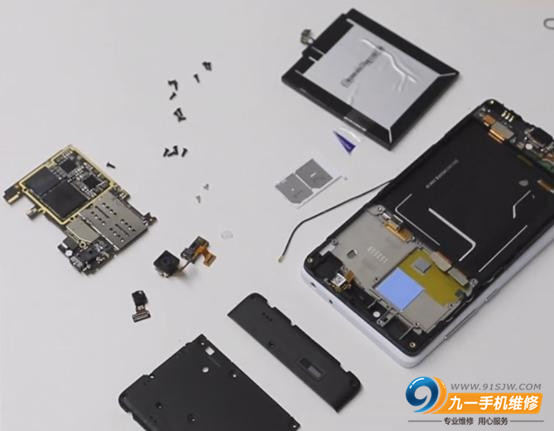

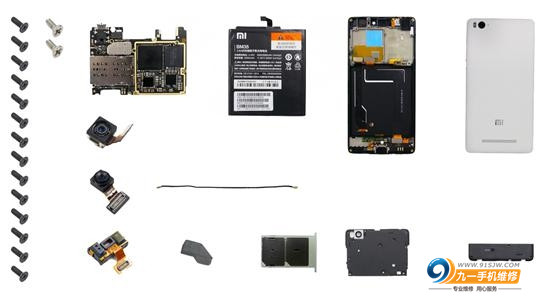

到目前为止,整个拆解过程就结束了,我们一起来看下小米4c一共有哪些组件:上下两块背板、后盖、一块3080mAh电池、双SIM卡槽、一根射频线、一个胶垫、一块听筒感应器、1300万像素主摄像头、500万像素前置摄像头、14颗黑色螺丝、2颗银色螺丝、一块主板以及屏幕总成。

螺丝固定方面,4c共采用了2套螺丝,1套用于主板保护盖固定,黑色(共14颗),1套用于主副板固定,银色(共4颗)。螺丝总共18颗,数量和种类不是很多,即使是新手也不会弄混。14颗主要固定螺丝比它的前身4i少了一颗,但是机身的一体和坚固程度没变,算是一个小改进。

拆解总结:

小米手机在做工方面一直有个称号,就是“手机中的AK47”。AK47有什么样的特点呢:结构简单、可靠性强、零部件易于更换,最重要的就是维修保养十分简单,可以胜任在各种恶劣的环境下正常使用。而4c在保证了出众手感的前提下,自然是延续了这样的传统,可谓对得起它这个“安卓小王子”的称号。

其整体的复原难度属于中级水准,没有太大的的难度,不过有两个地方会比较耗时间,一是印刷电路板的黏贴复位,需要对准位置,一旦出现偏差,在安装连接器的时候就可能会错位。二是主板的安装,由于排线比较多,再加上听筒组件需要单独固定,所以耗时会久一些,需要拆解者多一点耐心才能搞定,100分满分的话可以打80分。
