红米Note9是小米公司在2020年年末发布的一款性能手机,如今发布已经有一年多了,现在也已近大量进入了维修期,最近接到好多红米Note9突然黑屏不开机的手机送来维修,今天我们就一起来看看是什么问题。
客户送修红米Note9手机,客户描述手机正常使用突然黑屏不开机,插上充电器手机也没有任何反应,手机已经送去我们昆明官方小米售后维修点检测了是主板问题,由于手机过了保修期,维修的话在售后只能付费更换主板,客户嫌价格太贵就送过来我们这边维修了。
接到手机,根据客户的描述,我们这边测试确实无法正常开机,手机尝试强制重启依旧没有任何反应,手机连接电脑,发现电脑能识别手机,并且电脑端口提示9008端口,这种情况根据维修经验一般是硬盘字库不工作的症状,初步怀疑要么字库损坏,要么字库周边线路存在短路的情况,跟客户说明情况以后,开始拆机取下主板检测。

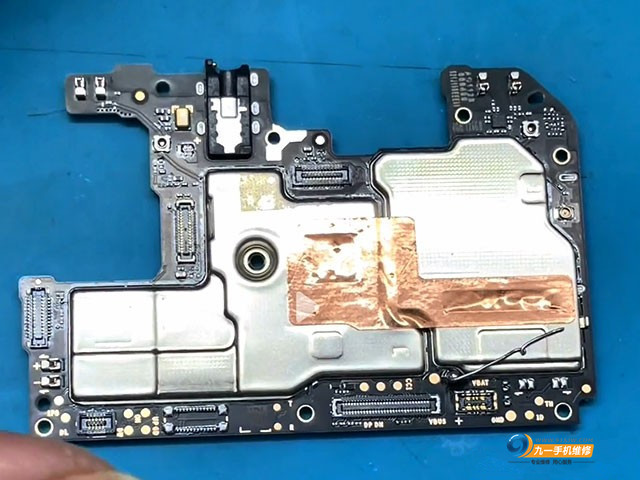

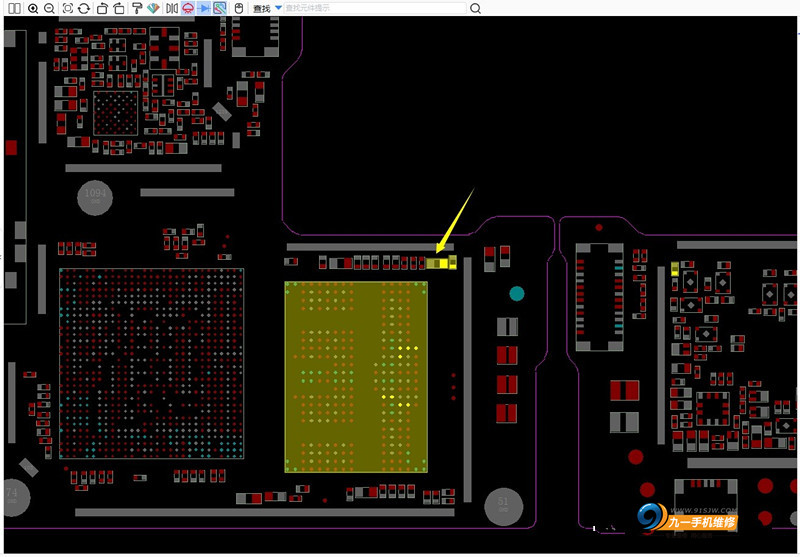

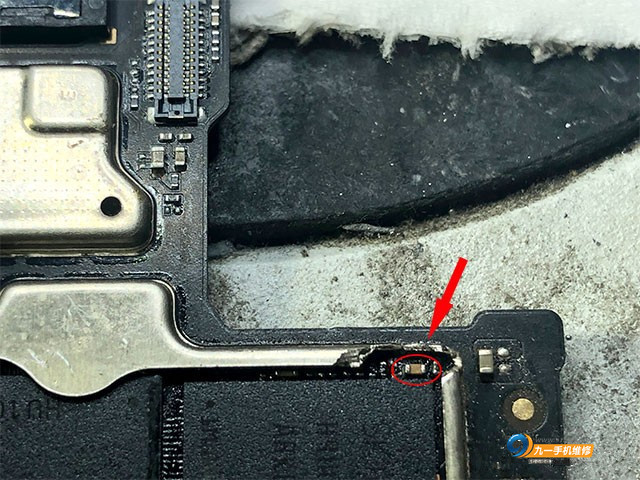

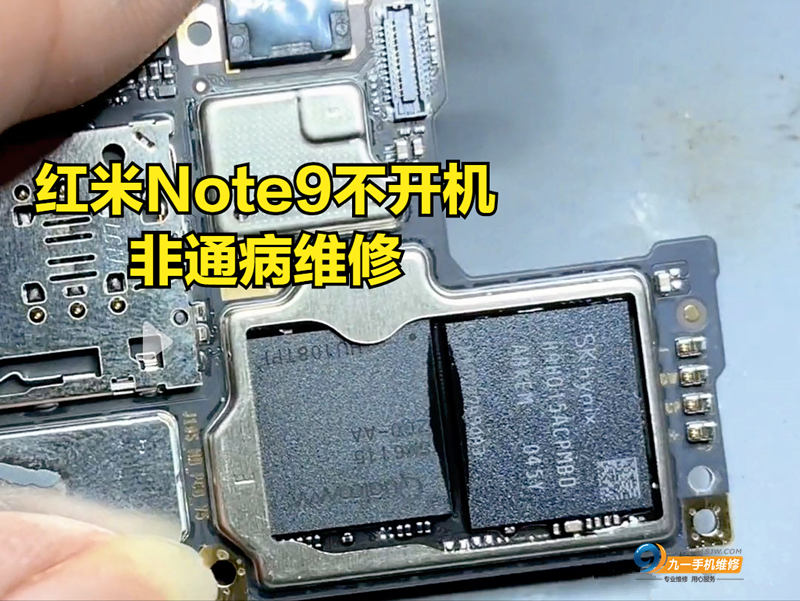

取下主板,使用直流电源表开机发现电流不正常,直接取下硬盘附近的屏蔽罩,使用万用表开始测量字库附近周边的线路,当测量到一个电容c2004的时候,发现电容短路,如下图所示:

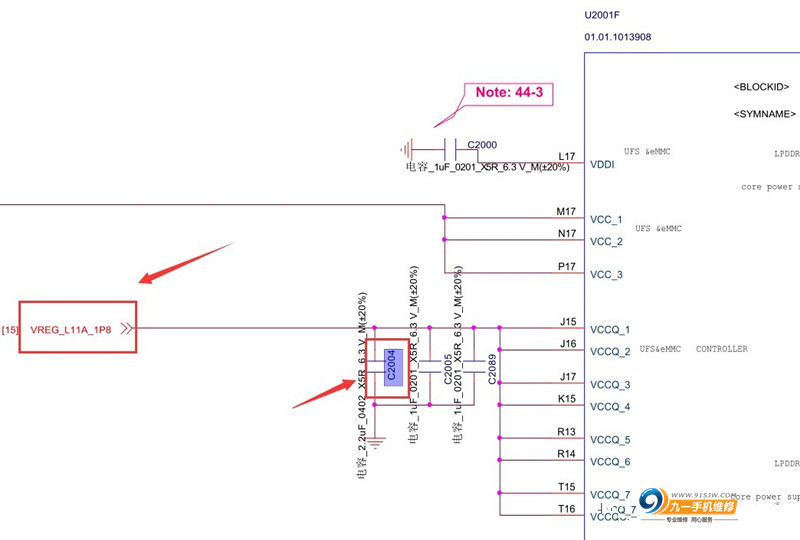

打开手机维修原理图,经过查询发现此电容刚好是字库1.8v的供电滤波电容,如果此颗电容损坏的话会导致整个硬盘字库供电不正常,进过测量此条线路的所有电容均是短路的状态。
直接使用风枪280°加热取下此电容,再次使用万用表测量此条线路已经不在短路,使用直流电源表开机发现手机开机起跳的电流已经正常,测量c2004电压1.8v,到此锁定故障点,使用相同规格的电容替换此电容即可解决问题。
清理干净主板,整机装机测试,手机开机正常,测试所有功能全部正常,到此维修结束。
这里是九一手机维修,如果你喜欢我们的文章,欢迎点赞关注我们,当然,如果你的红米Note9也有相同的问题,欢迎私信关注我们。
-
