iPhone X突然黑屏开不了机应该怎么办?是主板坏了么
昆明九一手机维修中心    2020-10-24 19:07:37    文字:【】【】【
摘要:今天周六,一大早上我们就接到客户送修的一台iPhone X手机,客户描述手机昨天还正常使用,然后一直充电三个小时后手机就开不了机了,今天我们一起来看看这一台iPhone X手机不开机到底是怎么回事。

今天周六,一大早上我们就接到客户送修的一台iPhone X手机,客户描述手机昨天还正常使用,然后一直充电三个小时后手机就开不了机了,客户试了各种强制重启的方法手机都没有任何反应,客户以为是电池坏了,于是赶紧把手机送去我们昆明本地苹果直营店售后去检查手机,没想到售后检查给出的结论是手机主板坏了,维修只能返厂,由于手机过了苹果一年的质保期,维修需要自己付费维修,维修费用需要4000多,客户听到报价以后果断放弃了,以前客户的朋友在我们昆明九一手机维修修过几个手机,就介绍客户送过来维修了,今天我们一起来看看这一台iPhone X手机不开机到底是怎么回事。


我们师傅接过手机,确实不开机,手机也没有明显的磕碰和进水痕迹,手机强制重启没有任何反应,连接电脑也没有反映,我们基本可以排除系统故障,直接拆机测量主板,接电发现手机主板漏电700MA。


手机主板接电漏电700MA左右,说明手机主板供电有短路。

接可调电源,摸主板有发热的情况。测量主供电和电池供电的对地阻值都是正常的,直接将主板上下层分下,接上层漏电,下层是正常的。给下层熏上松香,接电发现U3100上的松香已经融化了。


查看iPhone X原理图纸得知此芯片是VDDBOOST升压。



根据以往维修经验,此芯片短路并不是芯片本身短路,而是PP_VDD_BOOST通路上的滤波电容短路导致的。单独给PP_VDD_BOOST加4V的电压,电容C3112上的松香融化,拆掉后测对地阻值恢复正常。

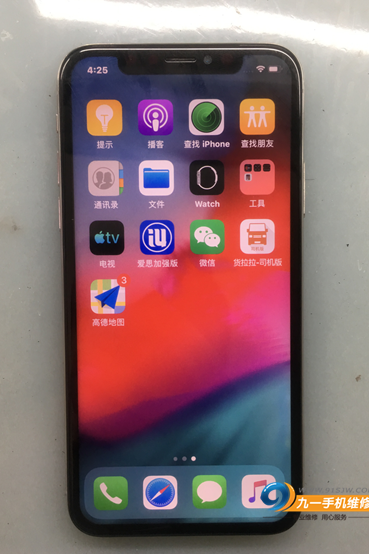

直接贴合主板,再次接可调电源,发现手机主板已经不再漏电,直接装机测试全部功能正常,到此iPhone X不开机维修结束。


对于苹果手机正常使用不开机的故障,大部分都是某个滤波电容被击穿导致手机漏电或者短路,只要清楚手机的原理图,维修也是很轻松的事情,手机维修是一门技术活,专业的人做专业的事,这里是昆明九一手机维修,更多手机维修资讯请关注昆明九一手机维修,欢迎关注微信公众号(km91wx)获取最新手机维修资讯以及手机维修报价。
